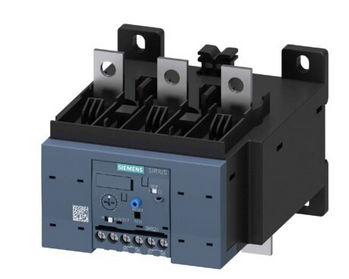

در زمینه حفاظت در حوزه برق صنعتی؛برای محافظت از موتور های الکتریکی در برابر اضافه بار (جریان)از بی متال ها یا همان رله های حرارتی استفاده می شود.اساس کار بی متال ها بر اساس اختلاف ضریب انبساط حرارتی طولی دو فلز می باشد.به این ترتیب بر اثر عبور جریان از بی متال دو فلز به کار رفته در ساختار ان،گرم می شوند و طول انها افزایش می یابد. از انجا ضریب انبساط طولی هر کدام از این دو فلز با دیگری متفاوت است (یکی بیشتر از دیگری)در نتیجه فلز به سمت فلزی که ضریب انبساط طولی کمتری دارد منحرف می شود.در نتیجه مسیر عبور جریان کنتاکت ها باز و در پی ان مدار قطع می شود.بیمتال زیمنس

گاهی مواقع این قطعه اهسته عمل میکند و یا ایجاد جرقه می کند و محل های اتصال می سوزند و سوختگی ایجاد می کنند.

برای رفع چنین مشکلاتی دو اهن ربا در پایین و بالای تیغه فلزی قرار داده می شود،که در زمان وارد کردن نیروی مغناطیسی به انها ،باعث بسته شدن سریع اتصال می شود و در نتیجه از ایجاد سوختگی جلو گری می کند .

جنس این دو فلز اصولا از فولاد و مس یا در بعضی موارد فولاد و برنج است که معمولا با پرچ،جوشکاری و یا لحیم کاری به هم متصل می شوند.بی متال از اتصال این دو فلز نا همجنس با ضرایب انبساطی متفاوت ساخته می شود،که فلز با ضریب سرعت انبساط بالاتر،در ضلع خارجی انحنای دما قرار می گیرد و این دو فلز به نوعی در حرارت به هم پرس تا می شوند که به صورت یک تکه دیده می شوند.روال کار بیمتال ها هم به این صورت است که در اثر عبور جریان اضافه بار حرارت زیاد شده و قطعه هادی بیمتال (که در حالت نرمال صاف است)به سمت فلز با ضریب انبساط کمتر خم می شود و با سرد شدن مجددا به حالت اول خود بر میگردد.بیمتال زیمنس

بی متال در صورت احساس بار اضافه، فرمان قطع به کنتاکتور یا کلید بالا دست خود را می دهد . شرایط عملکردی آنها در دما های از 20-تا 60+درجه سانتی گراد متغیر است. بر روی بی متال های سه فاز معمولا سه تیغه کنتاکت قدرت جهت عبور جریان سه فاز و اتصال به کنتاکتور وجود دارد که به صورت سری در مسیر مصرف کننده سه فاز قرار می گیرند.بیمتال زیمنس

هم چنین بر روی آن ها، چند عدد کنتاکت فرمان جهت استفاده در مدار فرمان قرار دارد. که معمولا شامل دو عدد جهت قطع کردن تغذیه کنتاکتور در حالت اضافه بار و دو عدد کنتاکت کمکی (NC) کنتاکت کمکی بسته جهت ارسال آلارم سیگنال یا نویز جهت اطلاع اپراتور می باشد.بیمتال زیمنس

همچنین بر روی اکثر (NO) باز بیمتال ها یک دکمه تغییر وضعیت دستی و اتوماتیک وجود دارد که در حالت دستی پس از اضافه بار و نماید، اما در حالت RESET قطع شدن مدار توسط بیمتال، اپراتور باید به صورت دستی بیمتال را اتوماتیک پس از عمل کردن بیمتال، پس از گذشت زمانی معین بیمتال به صورت اتوماتیک ریست می گردد و مجددا وارد مدار می شود. بیمتال عمدتا برای حفاظت موتور در حالت سه فاز به کار برده می شود و به پایین کنتاکتور، قبل از موتور وصل می شود.بیمتال زیمنس
