رله چیست؟

رله چیست؟

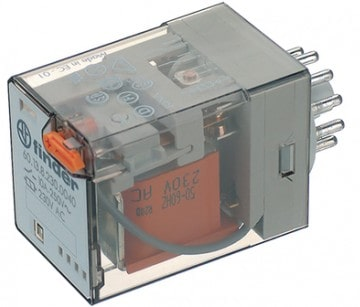

از آنجایی که شاید شما هم مثل من از تعریف های علمی خوشتان نیاید یک تعریف ساده تر و خودمانی تر برای آن بیان می کنم که تا آخر عمر این تعریف از ذهنتان پاک نشود. در واقع رله یک کلید تبدیل است، با این تفاوت که در کلید تبدیل به یک انسان نیاز است تا با دست خود، کلید تبدیل را فشار دهد. ولی در رله یک جریان برق این کلید را تغییر حالت می دهد، یعنی ما یک ولتاژ برق را به رله می دهیم و رله، کلیدِ تبدیلی را که در داخل آن تعبیه شده است، برای ما خاموش و روشن می کند. در رله های الکترومکانیکی، این ولتاژی که ما به رله می دهیم تا رله فعال شود، معمولاً ولتاژ کوچکی است ولی کلیدی که در داخل رله تغییر حالت پیدا می کند، می تواند جریان بزرگی را برای ما قطع و وصل کند. رله فیندر

ساختار و عملکرد رله

در رله‌ها بر روی یک پوشش، یک هسته با سیم پیچ‌ های مسی (یک سیم پیچ) بر روی آن قرار می‌گیرد،آرماتور متحرک متشکل از یک تکیه گاه فنری یا ایستاده مانند سازه متصل به یک انتهای آن و یک تماس فلزی متصل به طرف دیگر است، تمام این ترتیب‌ها بر روی هسته قرار می‌گیرند به گونه ای که وقتی سیم پیچ فعال می‌شود، آرماتور را به سمت خود جذب می‌کند.رله فیندر

آرماتور متحرک معمولاً به عنوان یک ترمینال مشترک در نظر گرفته می‌شود که قرار است به مدار خارجی متصل شود. رله‌ها همچنین دارای دو پایه است که به طور معمول بسته و به طور معمول باز می‌شود NC و NO پین بسته شده به طور معمول به آرماتور یا ترمینال مشترک متصل می‌شود در حالی که پایه باز شده به طور معمول آزاد است. هنگامی که سیم پیچ فعال می‌شود، آرماتور حرکت می‌کند و به تماس معمولاً باز شده متصل می‌شود تا جایی که جریان از طریق سیم پیچ وجود داشته باشد. وقتی انرژی آن کم شود به موقعیت اولیه خود می‌رسد.

مزایای رله فیندر

از آنجایی که ماهیت رله مغناطیسی است برای حفاظت از مدار بسیار مناسب است، برای این که قسمت قدرت با جریان های بالا را نسبت به مدارالکترونیکی فرمان ایزوله می کند.با توجه به ساختار رله ها، آنها می توانند چندین آمپر را تحمل کنند از این رو نسبت به ترانزیستورها مقرون به صرفه تر است.یکی از مزیت‌های مهم رله خودکار بودن آن است یعنی بدون نیاز به دخالت انسان می‌تواند یک مدار را قطع یا وصل کند، برای انجام این کار به سیگنال‌های متعددی نیاز است.رله فیندر

معایب رله

تغییر وضعیت این قطعه ممکنه با تولید جرقه همراه باشد، همین امر باعث شده تا برای محیط های دارای گازهای قابل اشتعال و مواد شیمیایی منفجره یا حساس به الکتریسیته مورد استفاده قرار نگیرد،از آنجایی که رله وسیله ای مکانیکی است بنابراین از سرعت عملکرد بالایی برخوردار نیست، برای این که در بسیاری از موارد به ویژه جریان های بالا زمانی که صحبت از امنیت می شود، این وسیله قادر به پاسخ گویی سریع و یا عملکرد سریع نیست. برای کارکرد انواع رله حداقل به یک میزان ولتاژی نیاز است.رله فیندر

وقتی ولتاژ پایین باشد، رله قادر به انجام کار نخواهد بود. هنگام استفاده از رله‌ های الکتریکی در حالت کلی نباید کنتاکت‌ های رله را برای کار در جریان‌ های بالا با یکدیگر موازی کرد. زیرا رله‌ هایی که به صورت مکانیکی عمل می‌کنند دقیقاً در یک لحظه و به صورت همزمان باز یا بسته نمی‌شوند. در نتیجه، ممکن است یکی از رله‌ ها،حتی برای یک لحظه کوتاه، دچار اضافه جریان شده و رله آسیب ببیند.رله فیندر
