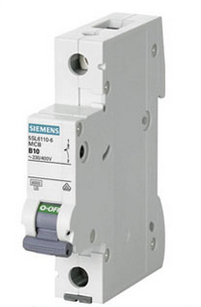

قطع کننده مدار مینیاتوری MCB یک دستگاه ترمو مغناطیسی است، به این معنی که دارای دو روش قطع مدار است. یک مکانیزم حرارتی، معمولاً شامل یک نوار بی متال (دو فلزی) که محافظت در برابر جریان بیش از حد متوسط ​​را فراهم می کند.
عمل گرمایش جریان باعث می شود که نوار بی متال (دوفلزی) خم شود و اتصال مدار قطع شود. این بخش با مکانیزم دوم متشکل از یک سلونوئید طراحی شده برای پاسخ به جریان های بزرگتر تکمیل می شود.مینیاتوری زیمنس
باید واضح باشد که قطع حرارتی زمان پاسخ آهسته و قطع سلونوئید یا بوبین سیم پیچی دارای زمان پاسخ سریع است. هنگامی که این دستگاه ها با هم ترکیب می شوند، مشخصات حفاظتی بسیار پیچیده ای را ارائه می دهند.مینیاتوری زیمنس
1- ویژگی حرارتی

ویژگی بی متال یا دو فلزی حرارتی در جدول 1 خلاصه شده است. هماهنگی بیشتر این الزامات مربوط به آیین نامه 433.1.1 (iii) است که عبارت است از:

I2≥1.45*Iz که در آن I2 جریانی است که باعث عملکرد دستگاه می شود.مینیاتوری زیمنس

با مطالعه جدول 1 در بالا، می توان دریافت که این الزام در محصول مطابق با استاندارد به طور موثر در کالیبراسیون نوار بی متال(دو فلزی) دستگاه BS EN 60898 استفاده شده است.
2- ویژگی های مغناطیسی

حداکثر جریان نامی موجود برای MCB ها 125 آمپر است و این دستگاه ها مطابق با استاندارد BS EN 60898 با حساسیت های مغناطیسی متفاوتی در دسترس هستند که بر این اساس با پیشوند B، C یا D مشخص می شوند. مشخصات مغناطیسی مختلف مدارشکن ها، مطابق با استاندارد BS EN 60898 در پیوست 3 از BS 7671: 2008 ارائه شده است، اما برای نشان دادن تفاوت در ویژگی های مغناطیسی، شکل 2 مقایسه ای از انواع B، C و D را برای دستگاه هایی با مقادیر نامی یکسان نشان می دهد.مینیاتوری زیمنس

یک قطع کننده مدار 32 آمپر با حساسیت نوع C با C32 نشان داده می شود و قرار گرفتن این علامت قبل از جریان، از الزامات استاندارد تجهیز می باشد.

حساسیت های B، C یا D بیان شده، هرکدام دارای حداقل جریانی هستند که باعث عملکرد می شود و معمولاً این کار در 0.1 ثانیه انجام می شود. این عملکرد، معمولاً عملکرد آنی یا قطع فوری نامیده می شود.مینیاتوری زیمنس

این مقدار حداقل زمان، به دلیل مکانیک کلید است که همیشه(بدون در نظر گرفتن جریان برای باز شدن مکانیزم قطع) به حداقل زمان معینی نیاز دارد.مینیاتوری زیمنس
