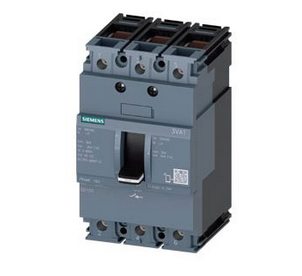

کلید اتوماتیک زیمنس چیست؟

کلید اتوماتیک چیست؟

کلید اتوماتیک یا کامپکت MCCB که مخفف Molded Case Circuit Breaker است یکی از تجهیزات حفاظت الکتریکی سیستم یا تابلو در برابر اضافه جریان و اتصال کوتاه می باشد. در مواردی که ایمنی و گستره کار بزرگتر باشد از کلید های اتوماتیک استفاده می شود. کلید های کامپکت تریپ قابل تنظیم دارند. همزمان سه فاز مدار را قطع می کنند و ایمنی بیشتری دارند. ضمن اینکه محدوده جریان آن ها بالاتر از مینیاتوری هاست. کلید های کامپکت معمولا در ابتدای مدار یا تابلو قرار می گیرند و وظیفه حفاظت از تاسیسات را به عهده دارند.کلید اتوماتیک زیمنس
گستره جریان در کلید های کامپکت بین 16 تا 2500 آمپر است. که این استاندارد در کلید های کامپکت زیمنس نیز وجود دارد.

کاربرد کلید های کامپکت MCCB زیمنس

حفاظت در برابر اضافه جریان و Over Load
حفاظت در برابر اتصال کوتاه و خطاهای الکتریکی
تغییر وضعیت ON و OFF

همان طور که گفتیم کلید های اتوماتیک عملکرد مهمی در حفاظت سیستم های الکتریکی مخصوصا در حجم بالا دارند. در ویدئو زیر، سری 3VA و کاربرد های آن را مورد بررسی قرار دادیم تا به این قسمت از پست تسلط بهتری داشته باشید. کلید اتوماتیک زیمنس
نحوه عملکرد کلید اتوماتیک MCCB

عملکرد حفاظتی کلید کامپکت مانند سایر مدارشکن ها و کلیدهای حفاظتی مغناطیسی-حرارتی است.کلید اتوماتیک زیمنس

خاصیت بی متال داخل کلید اتوماتیک باعث می شود با افزایش جریان از حد تعیین شده، کلید قطع شود. مانند آنچه که در کلید های حرارتی بررسی شد، تفاوت ضریب انبساط دو فلز به هم چسبیده باعث تغییر شکل و عملکرد مدار قطع می شود. این عملکرد در کلید های کامپکت با مقداری تاخیر نیز انجام می شود. زیرا در برخی مصرف کننده ها مانند موتور جریان راه اندازی در ابتدا بیشتر از جریان نامی است. و برای جلوگیری قطع ناخواسته، این تاخیر در کلید های کامپکت لحاظ شده است.کلید اتوماتیک زیمنس
کلید قطع کننده روی کلید MCCB برای قطع و وصل دستی به منظور تعمیر و نگهداری سیستم استفاده می شود. در واقع کلید کامپکت هم بصورت دستی و هم بصورت اتوماتیک عمل قطع کردن را انجام می دهد.کلید اتوماتیک زیمنس
